Jak vybrat správný dávkovací hrot pro průmyslové aplikace?

Při dávkování průmyslových kapalin je výběr dávkovacího hrotu jednou z nejdůležitějších součástí celého procesu. I minimální odchylka v naneseném množství může vést ke zvýšené zmetkovitosti nebo plýtvání materiálem.

Dávkovací hrot je sice nejmenší a často nejlevnější součástí systému, ale představuje poslední bod kontaktu mezi technologií a výrobkem. Definuje finální tvar, objem i stabilitu depozitu.

Proč na hrotu záleží?

Správně zvolený hrot přímo ovlivňuje tři klíčové parametry:

Opakovatelnost: Schopnost nanést pokaždé stejné množství materiálu.

Tvar a přesnost: Zamezení rozstřiku, „vláknění“ a nechtěného odkapávání.

Rychlost cyklu: Odpor hrotu určuje potřebný tlak a rychlost vytlačení.

Co se děje při špatné volbě hrotu?

Může docházet k akumulaci tlaku – po ukončení cyklu nastává odkapávání materiálu.

Materiál je nadměrně mechanicky namáhán – mohou se změnit jeho fyzikální vlastnosti (např. u dvousložkových epoxidů, past s plnivy nebo pájecích past).

Výběr hrotu proto musí vycházet z jeho konstrukce, vlastností kapaliny a požadavků aplikace.

1. Klasifikace hrotů podle konstrukce a aplikace

Kuželové hroty (Smooth-Flow Tapered)

Vyrobeny z polyethylenu (často s UV blokací) nebo polypropylenu. Kónický tvar přirozeně snižuje odpor proudění.

Vhodné pro:

středně až vysoce viskózní materiály
gelové kyanoakryláty
UV lepidla
tmely a materiály s plnivy
pájecí pasty

Hlavní výhody:

Plynulé proudění hustých past
Nižší pracovní tlak
Minimální riziko ucpání

Nerezové hroty (Precision Stainless Steel – General Purpose)

Klasické hroty s nerezovou kanylou a polypropylenovým hubem (např. systém SafetyLok).

Vhodné pro:

široké spektrum materiálů, zejména nízko až středně viskózní kapaliny
přesné mikrodávky (menší průměry)

Varianty: rovné, zahnuté 45° a 90° (pro těžko přístupná místa).

Výhody:

Vysoká přesnost
Široká škála průměrů a délek

Nevýhody:

Vyšší odpor u hustých médií
Riziko ucpání u plniv

Celonerezové hroty | Se závitem 1/4 NPT

Kanyla i závit jsou vyrobeny z nerezové oceli.

Vhodné pro:

aplikace s chemickou nekompatibilitou plastů
sterilizaci v autoklávu

Hlavní výhody:

Snadné čištění při opakovaném použití
Dostupné délky až 100 mm
Vhodné pro průmyslové i medicínské aplikace

Hroty s PTFE vložkou (Teflonové)

Vnitřní část kanyly je vyložena PTFE materiálem.

Nejvhodnější pro:

kyanoakryláty (vteřinová lepidla)
velmi řídké kapaliny
chemicky agresivní látky

Hlavní výhody:

Minimalizace ucpávání a omezení reakce s kovem
Eliminace vzlínání řídkých kapalin

Speciální typy hrotů

Zkosené (Chamfered)

→ mikrobody velmi řídkých kapalin a UV lepidel – čisté odtržení dávky

Oválné

→ ploché pruhy (stuhy) hustých tmelů, silikonů a epoxidů

Flexibilní

→ ohebné trubičky pro drážky a těžko přístupná místa

→ možnost zkrácení na požadovanou délku

2. Fyzika a strategie optimalizace dávkování

Správná volba rozměrů hrotu vychází z fyzikálních zákonů proudění, odporu a tlaku.

Vliv délky hrotu na stabilitu procesu:

Čím delší hrot, tím vyšší odpor a nutnost vyššího tlaku. Nahromaděný tlak v dlouhém hrotu způsobuje efekt kapání po ukončení cyklu.

Doporučení: Používejte nejkratší možný hrot (ideálně 0,25”).

✔ nižší odpor | ✔ menší akumulace tlaku | ✔ stabilnější dávkování

Výběr průměru (Gauge)

Průměr se značí hodnotou Gauge (G). Platí: čím vyšší číslo G, tím menší vnitřní průměr.

Základní pravidlo: Zvolte co největší vhodný průměr, který stále umožní požadovanou velikost dávky.

Příklad z praxe:

Chcete-li dávkovat bod o průměru 1 mm, nepoužívejte hrot s ID 0,4 mm. Vhodnější je například G18 (ID ~0,84 mm).

Hrot by měl mít vždy o něco menší průměr než požadovaná výsledná dávka – nikoli výrazně menší.

Strategie: Tlak a čas

1️⃣ Nízký tlak: Používejte co nejnižší možný tlak. Snížíte mechanické namáhání materiálu a riziko odkapávání.

2️⃣ Delší čas dávkování: Místo krátkého impulzu pod vysokým tlakem zvolte nižší tlak a delší čas.

Příklad: Máte-li pracovní cyklus 1s, nepoužívejte zbytečně krátký čas (třeba 0,2 s) a vysoký tlak. Nastavte delší čas blížící se cyklu stroje.

Delší čas + nižší tlak = ✔ stabilnější objem, ✔ menší rozptyl, ✔ lepší kontrola

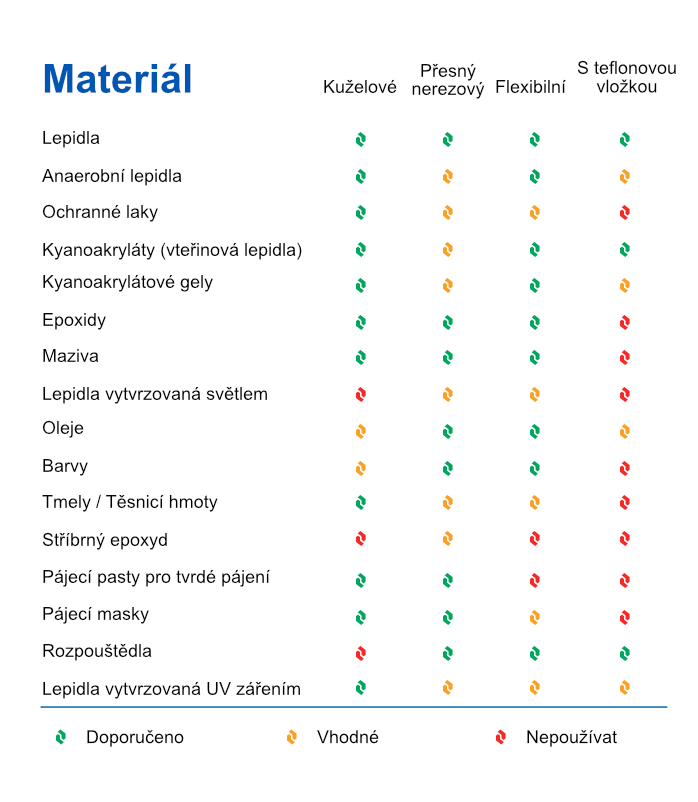

3. Tabulka kompatibility: Materiál vs. Typ hrotu

Nejčastější chyby při výběru hrotu

❌ Volba příliš malého průměru pro hustý materiál
❌ Kompenzace nevhodného hrotu zvýšením tlaku
❌ Ignorování plniv v materiálu
❌ Používání jednoho univerzálního typu pro všechny aplikace

Rovnice stabilního dávkování

Nejkratší možná délka hrotu
Největší vhodný průměr
Nejnižší možný tlak
Nejdelší možný čas dávkování

minimální odpor, nulové odkapávání a maximální opakovatelnost

Závěr

Správný dávkovací hrot zvyšuje přesnost, snižuje zmetkovitost, stabilizuje proces a prodlužuje životnost zařízení.
